Agora que você já aprendeu o básico de JFrame e JPanel, bem como desenhar linhas em Java (usando os importantes métodos getWidth() e getHeight() ) e fez belos desenhos somente usando as linhas.

Agora vamos prosseguir em nosso curso de programação gráfica e desenhar retângulos e quadrados.

Para tal, usaremos o método drawRect, de draw (desenhar) e Rect de retângulo.



O método drawRect: como desenhar retângulos e quadrados em Java


Assim como método drawLine, o método drawRect pertence ao objeto da classe Graphics, no nosso caso ele se chamará 'g'.
Também como o o drawLine, o drawRect recebe 4 argumentos, mas não são todos coordenadas.

Os dois primeiros números são as coordenadas da origem (distância horizontal e distância vertical).
Os dois últimos são a largura e a altura do retângulo em relação ao ponto de origem.

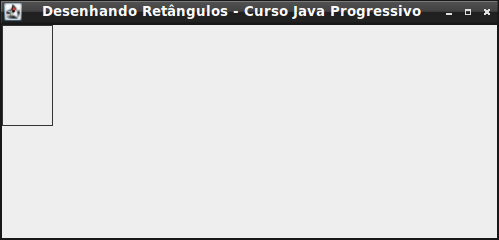

Ou seja, para desenhar um retângulo que tem origem em (0,0) e largura 50 e altura 100, fazemos:
g.drawRec(0,0,50,100);

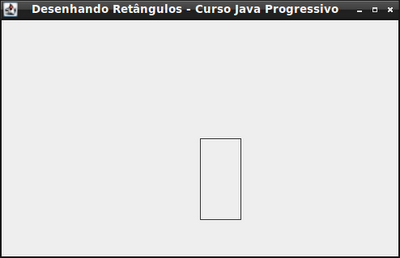

Para desenhar um retângulo que tem sua orgem no centro do frame com largura 50 e altura 100 (em relação a origem), fazemos:
g.drawRect( getWidth()/2 , getHeight()/2, 50, 100);



Note que é a largura que é 50, e a altura é 100.
50 e 100 NÃO SÃO AS COORDENADAS DE UM PONTO! 50 é a largura do retângulo, a partir da origem, e 100 é a altura do retângulo, em relação a origem.

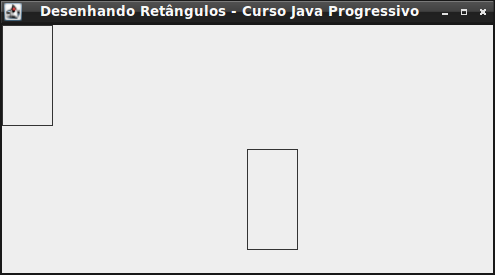

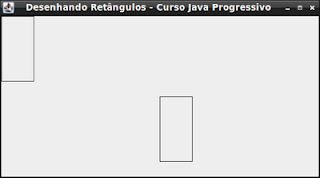

Veja quando colocamos os dois códigos juntos:
g.drawRec(0,0,50,100);
g.drawRect( getWidth()/2 , getHeight()/2, 50, 100);




Desenhando um Cubo

Se você não se lembra bem, um cubo nada mais é que 6 quadrados. E se realmente não é bom em geometria, um quadrado é um retângulo de lados iguais.

Trazendo para nosso conceito de programação gráfica em Java, quadrado é desenhado pelo método drawRect com largura igual a altura.

Vamos iniciar nosso cubo então.
Primeiro, vamos desenhar dois quadrados, de lado 100. Criamos um, e o segundo criamos de modo que  sua origem esteja dentro do primeiro quadrado.
A origem do primeiro será em:
(t(getWidth()/10 , getHeight()/10)

Vamos colocar a origem do segundo no centro do primeiro quadrado.
As coordenadas do centro do primeiro quadrado são:
Eixo x: larguraOrigem + 50
Eixo y: alturaOrigem + 50

Então, desenhamos o segundo quadrado da seguinte maneira:
g.drawRect( (getWidth()/10) + 50, (getHeight()/10) + 50, 100, 100);

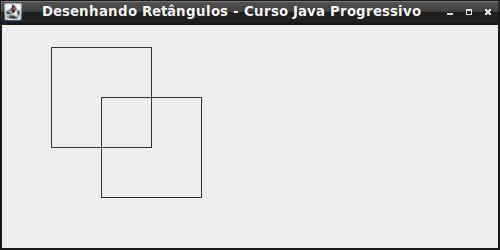

Temos a seguinte figura:



A próxima parte é criar 4 linhas, que ligarão os vértices.

A linha que liga os vértices (cantos) superiores esquerdo:
g.drawLine(getWidth()/10, getHeight()/10, (getWidth()/10) + 50, (getHeight()/10) + 50);

A linha que liga os vértices inferiores esquerdo:
g.drawLine(getWidth()/10, (getHeight()/10) + 50, (getWidth()/10) + 100, (getHeight()/10) + 50 + 100);

A linha que liga os vértices superiores direitos:
g.drawLine( (getWidth()/10) + 100, getHeight()/10, (getWidth()/10) + 50 + 100, (getHeight()/10) + 50);

A linha que liga os vértices inferiores direto:
g.drawLine(  (getWidth()/10) + 100, (getHeight()/10) + 100, (getWidth()/10) + 100 + 50, (getHeight()/10) + 100 + 50);

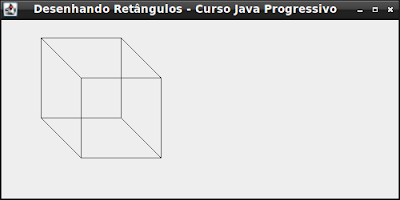

Obtemos, portanto, a figura do seguinte cubo:




O código do nosso método paintComponent que desenha esse cubo, fica:

public void paintComponent( Graphics g ){
    super.paintComponent( g );

    g.drawRect(getWidth()/10 , getHeight()/10,100,100);
    g.drawRect( (getWidth()/10) + 50, (getHeight()/10) + 50, 100, 100);

    g.drawLine(getWidth()/10, getHeight()/10, (getWidth()/10) + 50, (getHeight()/10) + 50);
    g.drawLine(getWidth()/10, (getHeight()/10) + 100, (getWidth()/10) + 50, (getHeight()/10) + 50 + 100);
    g.drawLine( (getWidth()/10) + 100, getHeight()/10, (getWidth()/10) + 50 + 100, (getHeight()/10) + 50);
    g.drawLine(  (getWidth()/10) + 100, (getHeight()/10) + 100, (getWidth()/10) + 100 + 50, (getHeight()/10) + 100 + 50);
}


Exercícios sobre linhas & retângulos:

3. Desenhe o tabuleiro do jogo da velha que fizemos em nosso curso.

Um comentário:

Anônimo disse...

Boa Tarde!

Sendo minha primeira postagem, primeiramente gostaria de agradecer por disponibilizar este excelente curso de Java. Estou aprendendo muito.

Sobre o código de desenhar cubo que você postou, há uma correção a ser feita. No código que traça os vértices inferiores esquerdo, o código correto é:
g.drawLine(getWidth()/10, getHeight()/10 + 100, getWidth()/10 + 50, getHeight()/10 + 50 + 100);
